Una vez abierto soldamos los PADs para conectarlo a nuestro USB <-> TTL
Una vez compilado el ESPEasy configuramos de la siguiente forma para cargar el firmware
Una vez termine verificamos en el monitor serie de arduino para ver que arranca correctamente.

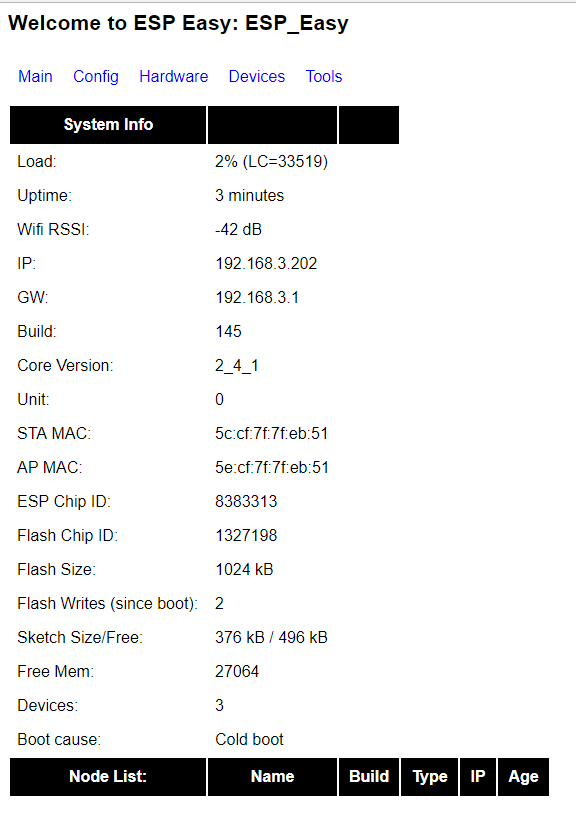

Accedemos via web y ahí esta!!
Los GPIOS con los que cuenta este dispositivo son
LED Verde GPIO 13
LED Azul GPIO 2
Relé GPIO 12
Pulsador GPIO 0
Podemos configurarlo de la siguiente forma
Y añadiendo el siguiente código a las reglas haremos que el pulsador active y desactive el relé
on SWITCH#Switch=1 do
if [GPIO12#Sw12]=0
gpio 12,1
gpio 2,1
else
gpio 12,0
gpio 2,0
endif
endon
Un saludo!
